表面性能1、硬度為什么涂料的表面硬度很重要?因為更高的表面硬度提供：更好的耐磨性能(如在使用中不斷受固體顆粒或鹽的沉積和摩擦)更好的耐劃傷性(如在安裝過程中避免損壞)。這使ECTFE的安全系數(shù)更高。在安裝和運輸過程中，減小意外破壞的可能性，降低保養(yǎng)成本。2、光滑度無論是擠出成型、模塑成型還是粉末噴涂的HalarECTFE表面都特別光滑，這點可由掃描電鏡或原子力電鏡證明。表面更光滑的優(yōu)點減少涂層中出現(xiàn)針孔的可能性抑制固體顆粒和金屬鹽的堆積和防止堵塞，大大優(yōu)于PP,PVC或FRP管路減少生物膜和細菌的形成，這點也可通過生物膜實驗結(jié)果與電拋光的不銹鋼和其它含氟聚合物的對比進行證明Halar擁有極光滑的表面3、低摩擦系數(shù)HalarECTFE涂層具有更好的摩擦磨損性能4、接觸角更高的接觸角、更低的表面可濕潤性、防止固體顆粒和鹽的沉積和堆積備注：詳細資料公司另行提供

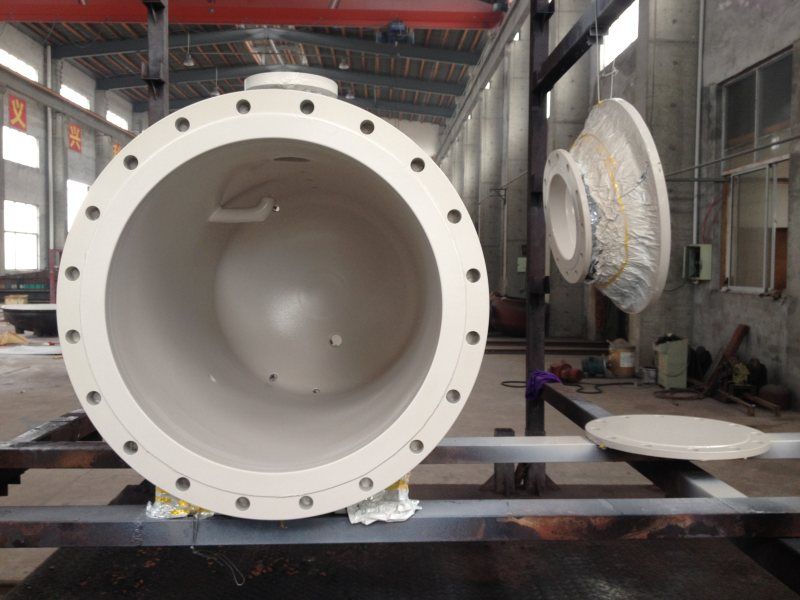

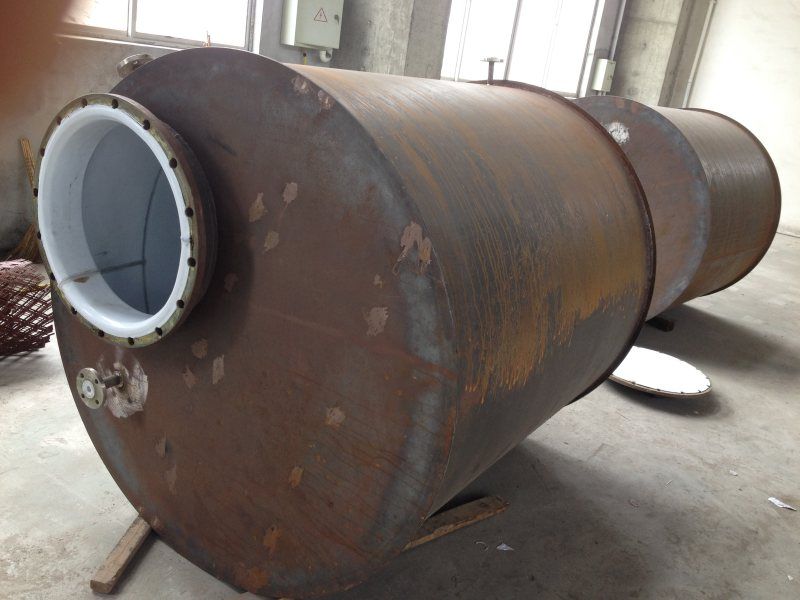

內(nèi)襯PTFE作業(yè)指導書（搭接工藝）內(nèi)襯PTFE作業(yè)流程作業(yè)內(nèi)容及重點一．工件檢驗1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內(nèi)表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。二．前處理1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設(shè)定保溫時間，徹底燒去素材殘余油質(zhì)。3、表面粗糙化：噴砂用6公斤氣壓，20#金鋼砂表面均勻噴砂三.內(nèi)襯PTFE前處理1、向烤爐內(nèi)架放工件。2、用空氣槍不低于6kg壓力，吹凈噴砂表面余塵。3、襯里前素材預熱干燥處理，除去表面殘留水份。4、裁剪好四氟板，并提前做好焊接一體。四.涂高溫膠1、把高溫膠提前1個小時充分和其它幾種配比好，然后倒進一個專用容器內(nèi)進行攪拌混合。2、準備好刷子和滾筒3、帶好防護口罩、眼鏡和防塵服裝。五．膠水干燥24小時進行干燥，一定要保證自然干燥效果，以不粘手為標準，膠一共涂兩遍六.把PTFE板整體放入工件內(nèi)1、把事先裁減好的PTFE板一片一片貼到工件內(nèi)。2、局部加熱然后用特殊工具把PTFE板內(nèi)的空氣徹底擠出。七．打蒸汽壓力1、把所有管口用盲板完全封閉，確保不漏氣，慢慢升起蒸汽鍋爐，壓力不超過0.2兆帕。八．檢測1、用膜厚儀測量膜厚是否達到要求。2、3mm至3.2mm防腐層就用20000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷，不產(chǎn)生白色火花為合格。九.包裝保護法蘭面防腐層不受碰傷為標準。

內(nèi)襯PTFE作業(yè)指導書（焊接工藝）內(nèi)襯PTFE作業(yè)流程作業(yè)內(nèi)容及重點一．工件檢驗1、如果是碳鋼基材的主要檢查：表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。2、如果是鏡面不銹鋼基材的主要檢查：外表面有無掛傷、內(nèi)表面無氣孔、變形、砂眼、縫隙等焊接不良現(xiàn)象。二．前處理1、打磨：把工件表面的毛刺、焊碴、尖角、銳角等用角磨機仔細打磨。2、除油：空燒用400℃-420℃高溫除油，按工件大小、輕重設(shè)定保溫時間，徹底燒去素材殘余油質(zhì)。3、表面粗糙化：噴砂用6公斤氣壓，20#金鋼砂表面均勻噴砂三.內(nèi)襯PTFE前處理1、架到滾輪架上，調(diào)整轉(zhuǎn)動效果。2、用空氣槍不低于6kg壓力，吹凈噴砂表面余塵。3、襯里前素材預熱干燥處理，除去表面殘留水份。四.涂高溫膠1、把高溫膠提前1個小時充分和其它幾種配比好，然后倒進一個專用容器內(nèi)進行攪拌混合。2、準備好刷子和滾筒3、帶好防護口罩、眼鏡和防塵服裝。五．膠水干燥24小時進行干燥，一定要保證自然干燥效果，以不粘手為標準，膠一共涂兩遍六.貼PTFE板1、把事先裁減好的PTFE板一片一片貼到工件內(nèi)。2、局部加熱然后用特殊工具把PTFE板內(nèi)的空氣徹底擠出。七．焊接前準備1、首先把PTFE板與板進行整平。2、把板與板之間多余料用特殊工具修干凈。3、板與板接縫處進行開V型槽，以增強焊接強度。八.焊接1、清潔接縫處。2、焊接圓焊條，焊條采用PFA材質(zhì)的。3、圓焊條焊接結(jié)束后，再焊一道扁焊條，作為對焊縫的二次加強。八．檢測1、用膜厚儀測量膜厚是否達到要求。2、3mm至3.2mm防腐層就用20000V電壓垂直沿防腐層面低于50mm/s的速度進行100%的探傷，不產(chǎn)生白色火花為合格。九.包裝保護法蘭面防腐層不受碰傷為標準。
